Hat devreye alınır, manometre yüksek okur, üst kattaki bataryalar ıslık çalmaya başlar. Basınç düşürücü vana tam bu noktanın armatürüdür — ama kutudan çıktığı fabrika ayarıyla bırakıldığında hattı korumaz. Yanlış kurulmuş bir ayar hem tepe tüketimde basıncı çökertir hem de gece saatlerinde tırmanan statik basıncı gizler. Bu rehberde ayarın hangi sırayla yapıldığını, ayar öncesi hattın nasıl hazırlandığını ve ayarın tutmadığı durumda nereye bakılacağını anlatıyoruz.
Kısa Cevap
Basınç düşürücü vana, giriş basıncı değişse de çıkışta hedeflenen basıncı tutar. Ayar, gövde üzerindeki ayar vidasının ya da pilot devresindeki yayın gerginliği ile yapılır: hat su akarken, çıkış manometresine bakılarak ve küçük adımlarla. Vidayı sıkmak çıkış basıncını yükseltir, gevşetmek düşürür. Ayar tamamlandıktan sonra tüketim durdurulup statik değer ayrıca kontrol edilir.
Bu Yazıda Neler Var?
- Basınç düşürücünün hattaki görevi ve çalışma mantığı
- Doğrudan etkili vana ile pilot kumandalı kontrol vanasının farkı
- Ayar öncesi hat hazırlığı kontrol listesi
- Adım adım ayar: dinamik ayar, statik doğrulama
- Çıkış basıncını belirleyen altı karar girdisi
- Ayar tutmuyorsa belirti-neden tablosu
- Süzgeç ve diyafram bakımı, sık sorulan sorular
Basınç Düşürücü Vana Ne Yapar?
Basınç düşürücü, hattın giriş tarafındaki değişken basıncı alıp çıkışta daha düşük ve kararlı bir basınca çevirir. Çalışma mantığı bir denge kurgusudur: çıkış basıncı bir diyaframa etki eder, karşısında ayar yayı vardır. Çıkış yükseldiğinde diyafram yayı sıkıştırır, klape kısılır ve geçiş daralır. Çıkış düştüğünde yay diyaframı geri iter, klape açılır.
Bu yüzden basınç düşürücü, kapatma armatürü değildir. Hattı kesmez, kısar. Kesme görevini gerektiren yerde önüne ve arkasına ayrı kesme vanaları konur; bunlar hem ayar sırasında hem de bakımda vanayı hattan izole eder.
Basınç düşürücünün hat üzerindeki yeri
- Ana kesme vanası
- Pislik tutucu
- Giriş manometresi
- Basınç düşürücü vana
- Çıkış manometresi
- Kesme vanası ve dağıtım
Doğrudan Etkili mi, Pilot Kumandalı mı?
Katalogda iki farklı ürün ailesi vardır ve ikisinin de adı sahada basınç düşürücüye çıkar. Küçük çaplarda kullanılan doğrudan etkili tip, yay ve diyaframın doğrudan klapeye bindiği kompakt bir gövdedir. Büyük çaplı ana hatlarda kullanılan pilot kumandalı kontrol vanası ise ana gövdeyi, üzerine bağlı küçük bir pilot devresiyle yönetir.
| Özellik | Doğrudan Etkili Basınç Düşürücü | Pilot Kumandalı Kontrol Vanası |
|---|---|---|
| Ayar noktası | Gövde üstündeki ayar vidası | Pilot devresindeki ayar yayı |
| Tipik kullanım | Bina girişi, kolon dibi, daire içi | Şebeke ana hattı, bölge besleme, büyük tesis |
| Debi değişimine tepki | Sınırlı, hızlı | Geniş debi aralığında kararlı |
| Kapanma sonrası tırmanma | Tüketim sıfırlanınca bir miktar görülebilir | Pilot devresi tırmanmayı sınırlar |
| Bakım kalemi | Süzgeç, yay, diyafram | Pilot devresi, ara filtre, ana diyafram |
| Bağlantı | Genellikle dişli | Genellikle flanşlı |
Seçim çapa değil hattın davranışına bakılarak yapılır. Debisi gün içinde büyük salınım gösteren hatlarda pilot kumandalı tip devreye girer.
Ayar Öncesi Hattı Hazırlayın
Ayar, hazır olmayan bir hatta yapıldığında bir kez daha yapılmak zorunda kalır. Sahadaki zaman kaybının büyük kısmı ayar vidasını çevirmekten değil, ayarın hangi koşulda yapıldığının belirsiz olmasından çıkar.
- Vananın giriş ve çıkışında birer manometre var; tek manometreyle ayar doğrulanamaz
- Girişte pislik tutucu takılı ve süzgeci temiz
- Vananın iki yanında kesme vanası ve sökme kolaylığı için demontaj parçası bulunuyor
- Hattaki hava tahliye edilmiş, boru yıkanmış, montaj artığı sürüklenmiyor
- Gövde üzerindeki akış oku hattın akış yönüyle aynı
- Ayar, hat basınçsızken ve hiç su akmadan yapılıyor
- Vana, pislik tutucusuz doğrudan şebeke hattına bağlanmış

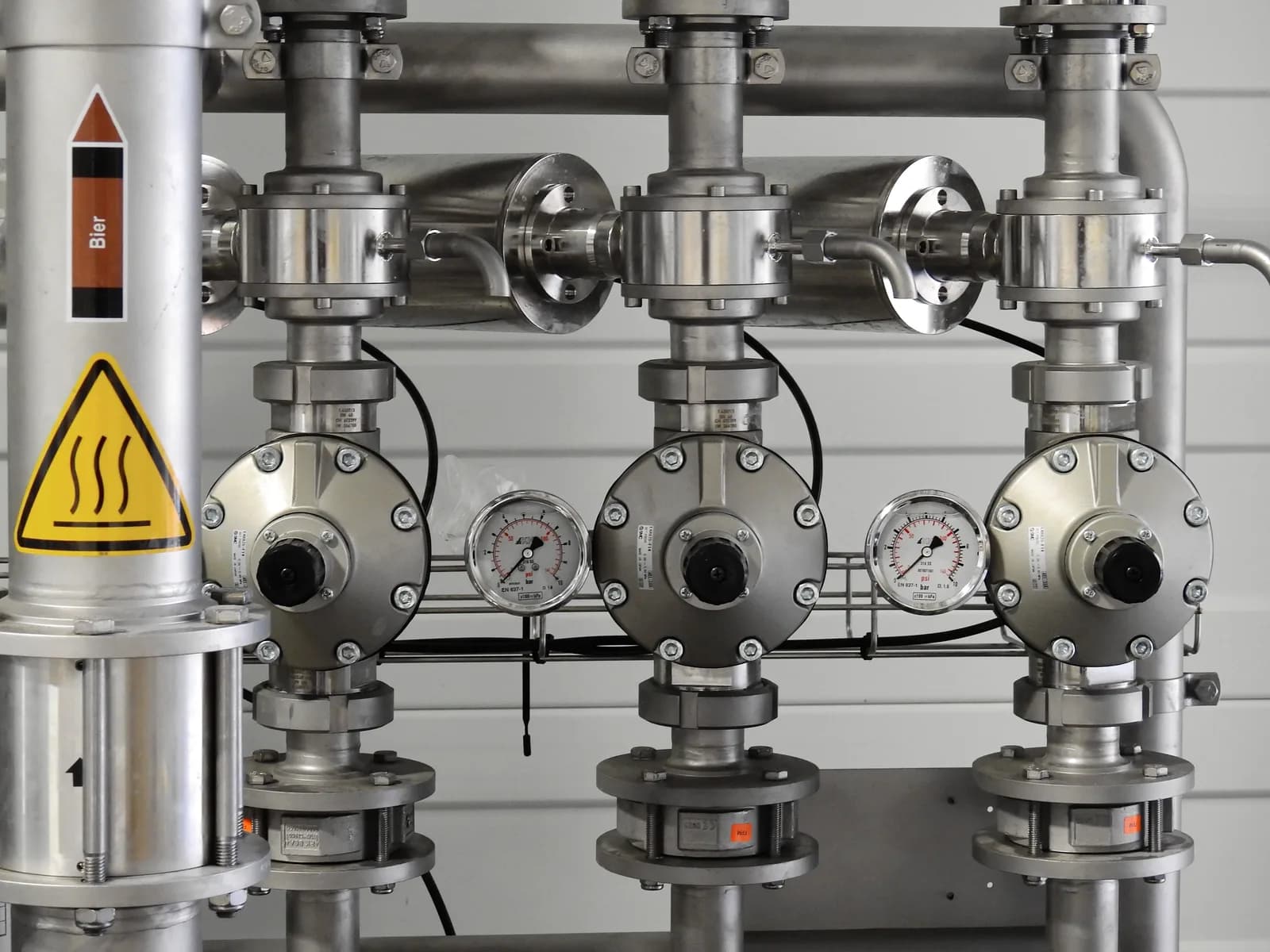

Basınç Düşürücü Nasıl Ayarlanır?
Giriş basıncını okuyun
Ayara başlamadan giriş manometresini kaydedin. Hedef çıkış değeriyle giriş arasında yeterli fark yoksa vana zaten kısamaz.
Ayar yayını tamamen boşaltın
Ayar vidasını gevşeterek en düşük konuma alın. Ayar her zaman aşağıdan yukarı yapılır; yüksekten aşağı inen ayar yayda gecikme bırakır.
Hattı akıtın
Çıkıştaki bir armatürü açık tutun. Basınç düşürücü, su akarken davranışını gösterir; kapalı hatta yapılan ayar dinamik davranışı temsil etmez.
Çeyrek tur adımlarla sıkın
Ayar vidasını küçük adımlarla çevirin ve her adımdan sonra manometrenin oturmasını bekleyin. Tek hamlede yapılan ayar hedefi aşar.
Hedefe yaklaşınca yavaşlayın
Son bölümde adımı daha da küçültün. Hedefin üstüne çıktıysanız geri gevşetip yeniden yukarı çıkın; yaydaki gecikme ancak böyle temizlenir.
Tüketimi kesip statik değeri okuyun
Armatürleri kapatın ve çıkış manometresini izleyin. Değer belirgin biçimde tırmanıyorsa ayar değil, vananın sızdırmazlığı sorgulanır.
Kilitleyin ve kayda geçirin
Ayar vidasının kontra somununu sıkın, ayar değerini ve tarihi tesisat defterine yazın. Sonraki arıza aramasında ilk bakılacak bilgi budur.
İki manometre olmadan ayar yapılmaz
Tek manometreyle çalışırken çıkışın düşük okuması, vananın çalıştığını değil giriş basıncının zaten düşmüş olduğunu da gösterebilir. Giriş ve çıkışın aynı anda okunması, ayarın gerçekten vanadan geldiğini kanıtlayan tek yöntemdir.
Çıkış Basıncını Ne Belirler?
Hedef değeri seçen şey vananın kendisi değil, arkasındaki tesisattır. Aşağıdaki altı girdi belirlenmeden yapılan ayar tahminden ibarettir.
| Karar girdisi | Neye bakılır | Ayarı nasıl etkiler |
|---|---|---|
| Kot farkı | Vana ile en üst kullanım noktası arasındaki yükseklik | Her 10 m yükseklik yaklaşık 1 bar statik düşüş demektir; ayar bu payı içermelidir |
| Armatür üst sınırı | Batarya, rezervuar ve cihazların izin verdiği azami basınç | Çıkış, en hassas cihazın sınırının altında kalacak şekilde seçilir |
| Boru çapı ve hat uzunluğu | Sürtünme kaybı | Uzun ve dar hatta hedef bir miktar yukarı taşınır |
| Tepe debi profili | Aynı anda açılan armatür sayısı | Vananın debi kapasitesi yetmiyorsa ayar doğru olsa da basınç çöker |
| Gece statik davranışı | Tüketim durduğunda çıkış manometresi | Tırmanma varsa ayar değil sızdırmazlık incelenir |
| Hattın görevi | İçme suyu, sulama veya yangın hattı | Her hattın kabul aralığı farklıdır; hepsine tek ayar verilmez |
Basınç kontrol hattının kalemleri
Sipariş listesinde anma çapını, bağlantı tipini ve hedef çıkış basıncını birlikte belirtin.
Vana grubunun tamamını mı kuruyorsunuz?
Basınç düşürücü tek başına çalışmaz; kesme, süzme, ölçme ve sökme kalemleriyle birlikte bir grup oluşturur. Montaj sırasını ve bypass kurgusunu ayrı rehberde anlattık.
Vana Grubu Rehberini AçAyar Tutmuyorsa Nereye Bakılır?
| Belirti | Olası neden | İlk kontrol |
|---|---|---|
| Ayar vidası çevriliyor, çıkış değişmiyor | Süzgeç veya vana içi tıkalı; yay oturmuş | Pislik tutucu süzgecini sökün, hattı akıtın |
| Tüketim kesilince basınç tırmanıyor | Klape tam kapanmıyor, sızdırmazlık yüzeyinde tortu var | Vanayı izole edip iç aksamı temizleyin |
| Musluk açılınca basınç çöküyor | Vana çapı tepe debiye küçük seçilmiş | Anlık debiyi ölçün, çap kontrolü yapın |
| Çıkış basıncı gün içinde salınıyor | Giriş basıncı çok değişken, doğrudan etkili tip zorlanıyor | Pilot kumandalı kontrol vanası değerlendirilir |
| Vana titriyor, hattan ıslık geliyor | Aşırı kısma; çok yüksek basınç farkı | Kademeli düşürme veya daha uygun çap incelenir |
| Gövdeden damlama | Diyafram yorulmuş ya da conta hasarlı | Yedek diyafram ve conta ile bakım |
Hangi Hatta Nasıl Ayarlanır?
Bina tesisatı
Kolon dibindeki ayar, en üst kattaki armatürün ihtiyacı ile en alt kattaki cihazın sınırı arasında sıkışır.
- Kot farkı payı hesaba katılır
- Yüksek kolonlarda kademeli düşürme kurulur
- Her kademeye ayrı manometre
Sulama hattı
Başlıkların çalışma aralığı hedefi belirler. Fazla basınç damlacığı ufaltır, menzili büyütmez.
- Başlığın katalog çalışma aralığı esastır
- Sektör bazında ayrı ayar gerekebilir
- Filtre ile birlikte planlanır
Yangın hattı
Ayar serbest değildir; hat basıncı yönetmeliğin ve yangın raporunun tanımladığı sınırlar içinde tutulur.
- Alt ve üst sınır birlikte gözetilir
- Ayar değişikliği projeyle uyumlu olmalıdır
- Kontrol kayıtları saklanır
Bakım: Süzgeç, Diyafram ve Yay
Basınç düşürücünün ömrünü belirleyen tek kalem, önündeki pislik tutucudur. Süzgeçten kaçan tortu klape yüzeyine oturur ve vana kapanmaz hâle gelir; sahada ayar bozukluğu diye tarif edilen durumun büyük kısmı budur.
- 1Vanayı iki yanındaki kesme vanalarıyla izole edin ve hattı boşaltın.
- 2Pislik tutucunun tapasını açıp süzgeci ters yönde yıkayın; delinmiş süzgeci değiştirin.
- 3Kapak civatalarını çapraz sırayla sökün, yayı ve diyaframı çıkarın.
- 4Diyaframda çatlak, sertleşme veya kalıcı iz varsa yenileyin.
- 5Sızdırmazlık yüzeyindeki tortuyu yumuşak bir aparatla alın, yüzeyi çizmeyin.
- 6Conta ve civataları tam takım yerine oturtun, ardından ayarı baştan yapın.
Bakım ve izleme kalemleri
Bakımda vananın hattan çıkabilmesi için demontaj parçası ve kesme vanaları önceden planlanır.
Demontaj Parçası
Vana Grupları
Vana / Armatür
Ürünü incele
Flanşlı Tam Geçişli Küresel Vana
Vana Grupları
Vana / Armatür
Ürünü incele
Termometre (Sıcaklık Ölçer)
Dişli Vana ve Ek Parçalar
Vana / Armatür
Ürünü incele
Hava Purjörü
Dişli Vana ve Ek Parçalar
Vana / Armatür
Ürünü incele
Kelebek Vanalar (Wafer ve Lug Tipi )
Vana Grupları
Vana / Armatür
Ürünü incele
Vana Grupları
Büyük hatta ayarı pilot devresi yapar
Debisi gün içinde büyük salınım gösteren ana hatlarda doğrudan etkili vana yetişemez; çıkış tepe tüketimde çöker, gece tırmanır. Pilot kumandalı kontrol vanası ana gövdeyi üzerine bağlı küçük bir pilot devresiyle yönetir ve geniş debi aralığında aynı çıkış değerini tutar. Ayar pilot üzerinden yapılır, bakım noktaları hat üstünde erişilebilir kalır.
Basınç Düşürücü Fiyatını Ne Belirler?
| Etken | Fiyata etkisi | Neden |
|---|---|---|
| Anma çapı büyüdükçe | ▲ artar | Gövde ağırlığı ve flanş ölçüsü büyür |
| Pilot kumandalı tip tercihi | ▲ artar | Pilot devresi, ara vanalar ve bağlantı armatürleri gövdeye eklenir |
| Flanşlı bağlantı | ▲ artar | Dişli gövdeye göre daha ağır döküm ve karşı flanş gerekir |
| Yüksek basınç sınıfı | ▲ artar | Et kalınlığı ve gövde malzemesi değişir |
| Aynı ölçüden çoklu alım | ▼ düşer | Tek partide hazırlık ve tek sevkiyat |
Neden liste fiyatı yayınlamıyoruz?
Aynı ürünün çapı, bağlantı tipi ve teslim noktası değiştiğinde birim maliyet de değişir; sabit bir rakam yanıltıcı olur. Bunun yerine çap, bağlantı ve hedef basınç bilgisiyle kırılımlı teklif hazırlıyoruz.
İstanbul Başakşehir'den Türkiye Geneline Tedarik
Yağmur Plastik, İstanbul Başakşehir'deki merkezinden basınç düşürücü, pilot kumandalı kontrol vanası, manometre, pislik tutucu ve kesme vanalarını tek listede tedarik eder. Vana ve armatür kalemleri ölçü teyidi sonrası sevk edilir; Ankara, İzmir, Bursa ve Kocaeli dahil Türkiye geneline gönderim yapılır.
- Merkez
- İstanbul · Başakşehir
- Ürün grubu
- Üstyapı › Vana Grupları
- Kapsam
- Basınç düşürücü · kontrol vanası · manometre · pislik tutucu
- Bağlantı tipleri
- Dişli ve flanşlı
- Sevkiyat
- Türkiye geneli, şantiye teslim
- Teklif için gereken
- Anma çapı, bağlantı tipi, giriş ve hedef çıkış basıncı
Sıkça Sorulan Sorular
Basınç düşürücü nasıl ayarlanır?+
Ayar vidası önce tamamen gevşetilir, çıkışta bir armatür açık tutularak hat akıtılır ve vida çeyrek tur adımlarla sıkılır. Hedefe aşağıdan yaklaşılır. Ayar bitince tüketim kesilir ve statik değer ayrıca okunur.
Ayar vidasını sıkmak basıncı artırır mı azaltır mı?+
Sıkmak yay gerginliğini artırır ve çıkış basıncını yükseltir. Gevşetmek düşürür. Hedefi aştıysanız doğrudan geri sıkmak yerine gevşetip yeniden yukarı çıkmak daha kararlı sonuç verir.
Basınç düşürücü nasıl çalışır?+
Çıkış basıncı bir diyaframa etki eder, karşısında ayar yayı bulunur. Çıkış yükselince diyafram klapeyi kısar, düşünce yay klapeyi açar. Vana dışarıdan enerji almaz.
Basınç düşürücünün önüne pislik tutucu şart mı?+
Pratikte şarttır. Süzgeçten kaçan tortu sızdırmazlık yüzeyine oturduğunda vana tam kapanmaz ve ayar tutmaz. Arıza aramasında ilk bakılan yer de pislik tutucunun süzgecidir.
Tüketim durunca çıkış basıncı neden yükseliyor?+
Klape tam kapanmadığında giriş basıncı çıkışa sızar ve statik değer tırmanır. Nedeni genellikle oturma yüzeyindeki tortu veya yorulmuş diyaframdır. Bu durum ayarla düzeltilmez, iç aksam bakımı gerektirir.
Vana doğru ayarlı ama musluk açılınca basınç düşüyor, sebebi ne?+
Ayar değil kapasite sorunudur. Vananın çapı tepe debiye küçük seçilmişse çıkış, tüketim başladığı anda çöker. Anlık debi ölçülüp çap kontrolü yapılmalıdır.
